    机房配电系统

    机房配电系统是机房工程的关键项目,分为三级负荷,根据计算机的工作性质及其重要性确定供电等级。需为不间断电源(UPS)、空调、照明等设备提供电源,同时UPS还需为小型机、服务器等设备供电。设计时需制作配电图,并配置配电柜、电缆等。

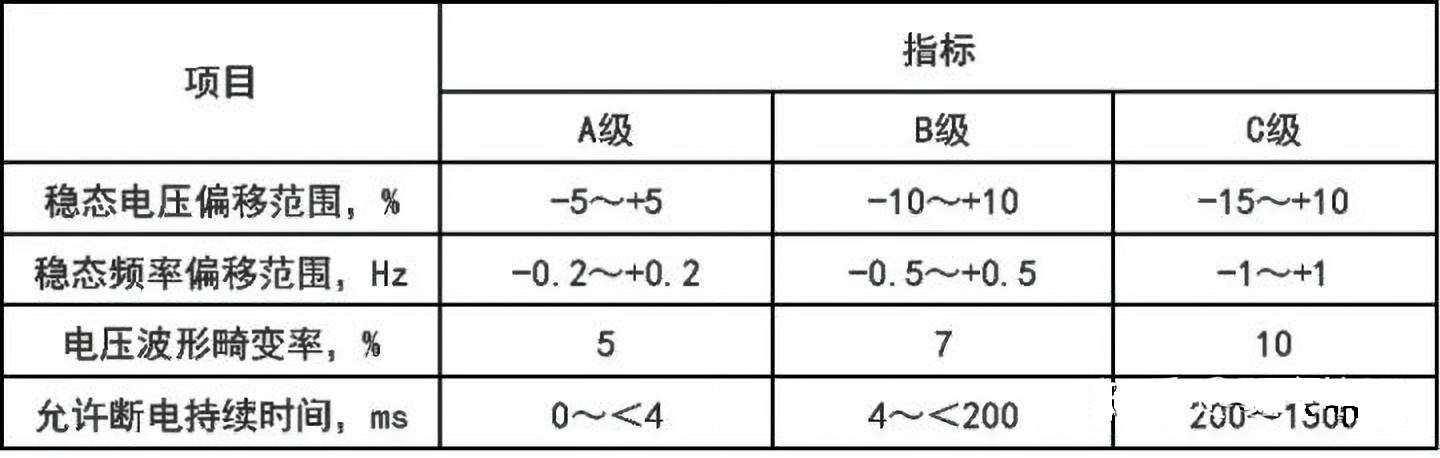

           机房的供配电系统是机房工程中的关键项目,是一个综合性供配电系统,下表为机房供配电的指标,分为三级。



           设计一个符合计算机运行要求的供配电系统,首先应确定供电等级。计算机机房的供电等级是根据计算机的工作性质及其重要性来划分,分为三级。

           一级负荷计算机房。此类机房是指如国防建设、生产、交通运输、金融财政、航空管理等部门的机房。这些部门的机房如遇突然断电使计算机中断工作的话,将导致严重的人身伤亡等恶性事故,造成无法弥补的重大损失。所以这类机房应采用一类供电——不间断供电系统。

           二级负荷计算机房。此类机房是指如科研单位和一些应用计算机控制系统的生产单位的机房,这些单位的机房一旦突然中断供电将使生产、运输、通信等受到一定程度的影响,给国民经济造成一定的损失。这类机房一般采用二类供电——需建立带备用的供电系统。

           三级负荷计算机房。此类计算机房是指应用计算机做些一般的统计、查询、情报检索工作单位的机房。这些机方如突然中断供电虽会使工作受一定影响,但一般不会引起太大的损失。这类机房一般采用三类供电——按一般用户供电。

           确定供电等级后,需选择一个切合实际的供电方式。对供电方式的选择应在了解各种供电方式的特点基础上,根据设备、场合、环境和供电条件等实际情况进行设计与施工。

    机房供配电系统需要向以下设备提供电源:

           不间断电源(UPS);空调(包括精密空调、机房空调、普通空调);照明;维修电源插座。

           而不间断电源系统(UPS)又需要向以下设备提供电源:

           小型机(甚至更高级别的计算机);服务器;存储设备;网络设备(交换机、路由器、防火墙等);应急照明;消防系统;环境监控系统;机房门禁、安防监控等系统。

           在设计时需要做出配电图,再根据需要配置配电柜、电力电缆、电源插座、走线路由等。以下是一个机房的基本配电图,大型机房还要复杂的多。
